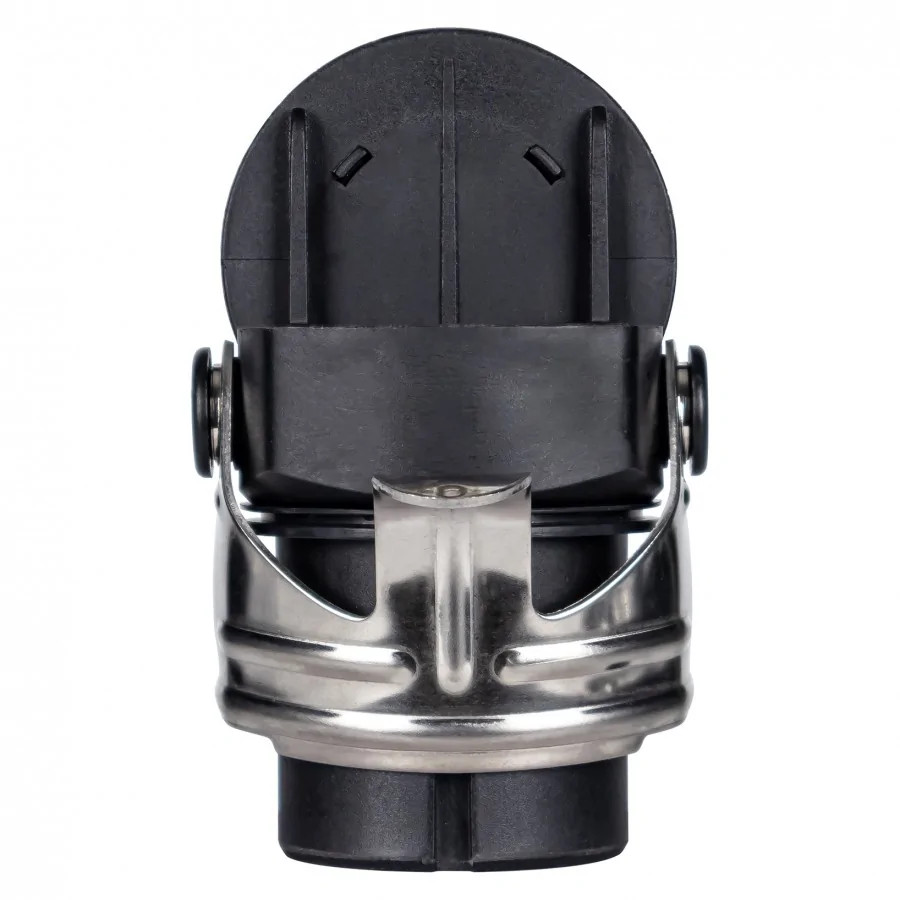

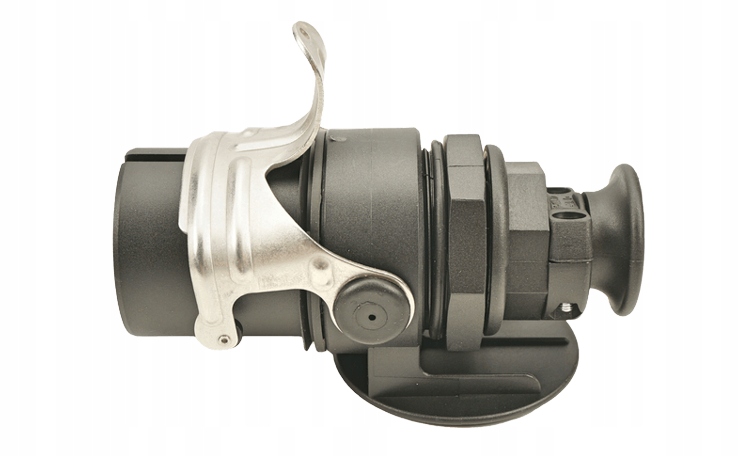

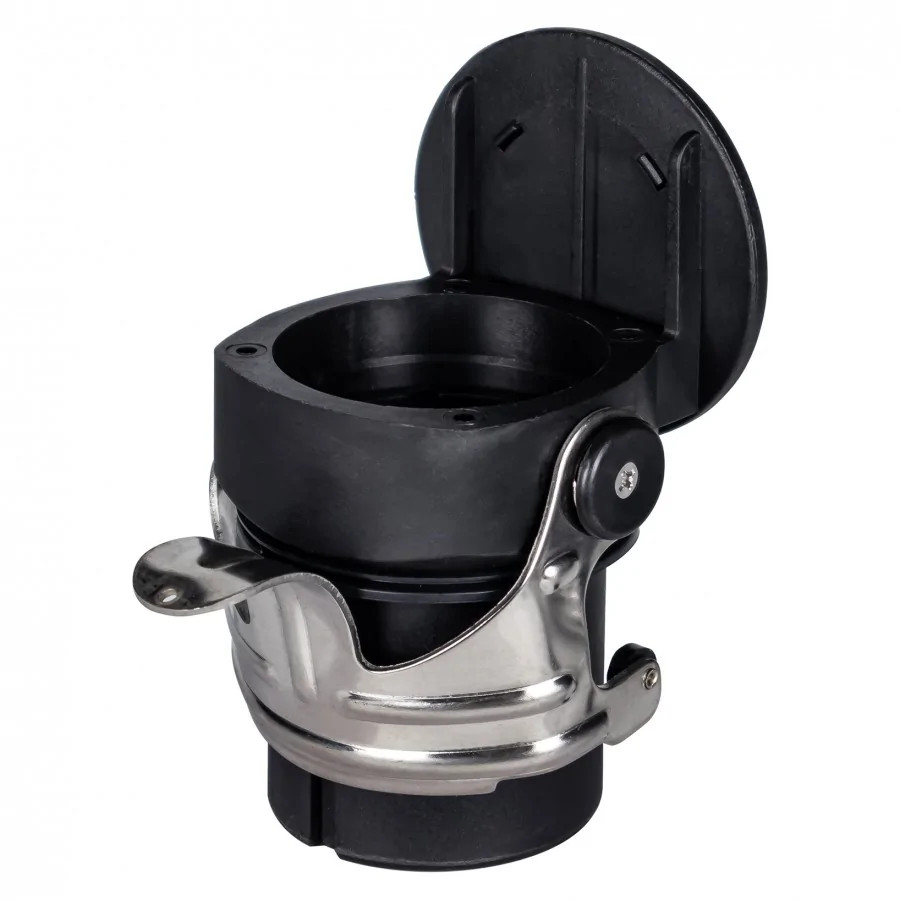

A professzionális, univerzális, 7 tűs EBS csatlakozó könnyen használható és csatlakoztatható, valamint teljesen szétszerelhető.

Főbb jellemzők:

• Univerzális, bármilyen típusú pótkocsihoz/félpótkocsihoz illeszkedik
• Mechanikus feszültségmentesítést biztosít a kábelnek
• Tartós, sérülés- és időjárásálló kemény műanyag ház
• A ház kialakítása egyszerű összeszerelést és szétszerelést biztosít
• A fém érintkezőhüvelyek minden körülmények között garantálják a megfelelő elektromos csatlakozást
• A kábelt egy gumigyűrűn keresztül vezetik be, amely a kábelbevezető nyílásba van csavarozva.

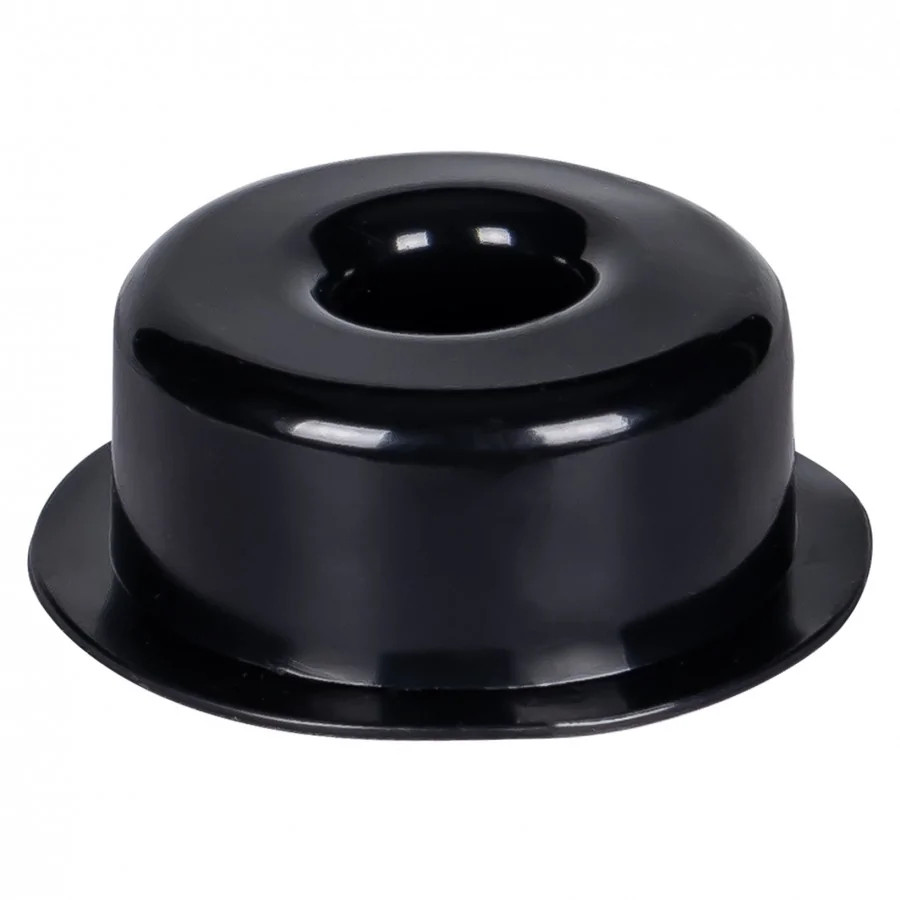

• A gumitömítés megvédi a kábelt a sérülésektől

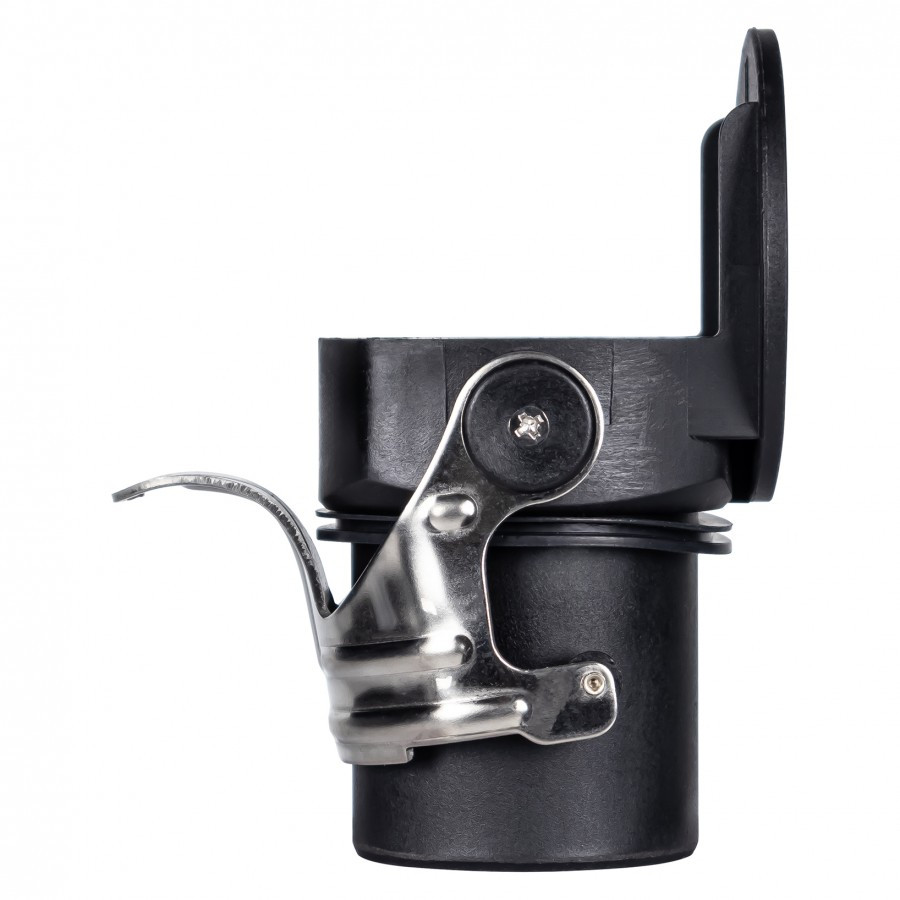

• A rozsdamentes acél tartóknak köszönhetően biztosítja a dugó biztonságos illeszkedését.
• A készlet 4 db rögzítőcsavart tartalmaz a konnektor összeszereléséhez

Termékjellemzők:

• Modell: EBS / ABS
• Csatlakozás: csavarozott
• Szín: fekete
• Max. kábelátmérő: 9,5 mm
• Biztonsági fonat
• Krimpelőcsapok

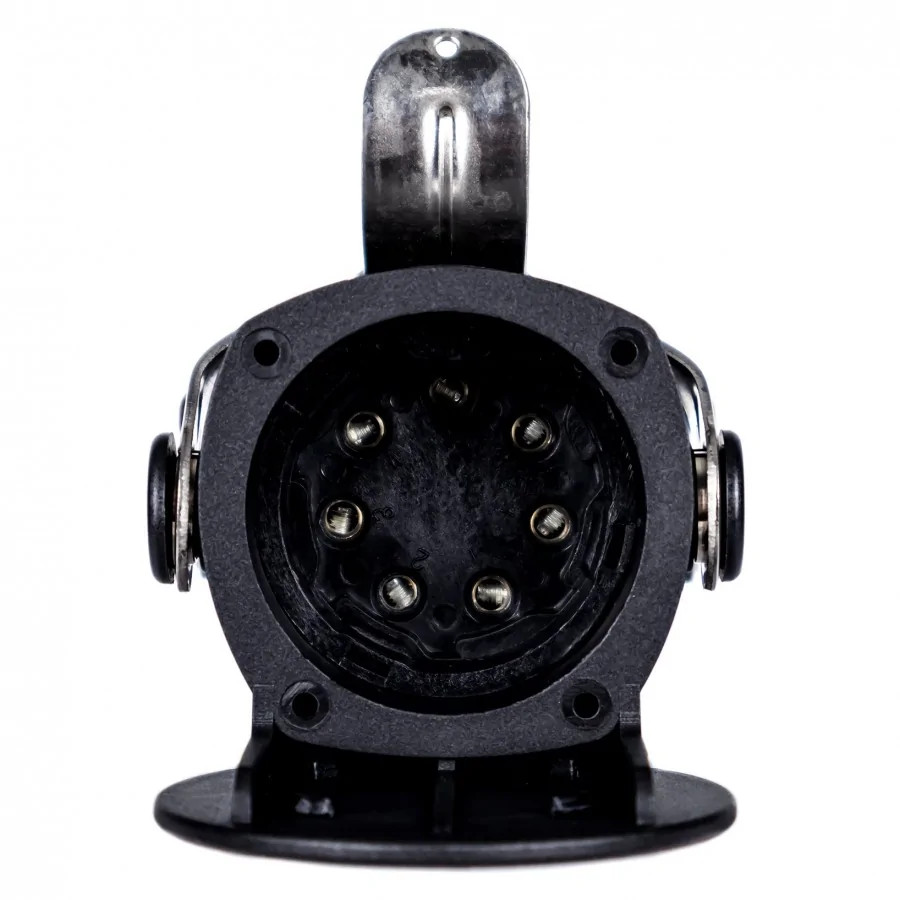

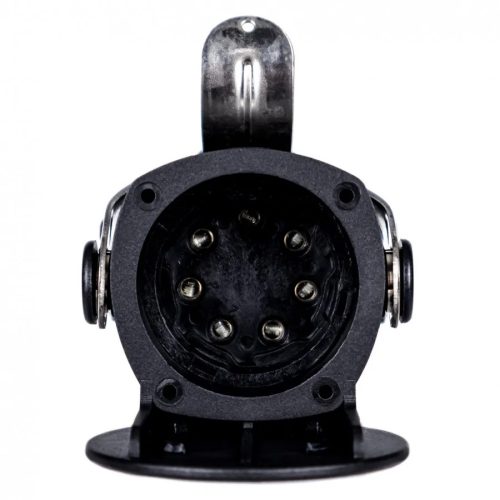

• Csatlakozó: 7 pólusú dugó (anya csatlakozó), EBS/ABS rendszerhez
• Tartós, sérülés- és időjárásálló kemény műanyag ház
• levehető elemek gumitömítésekkel

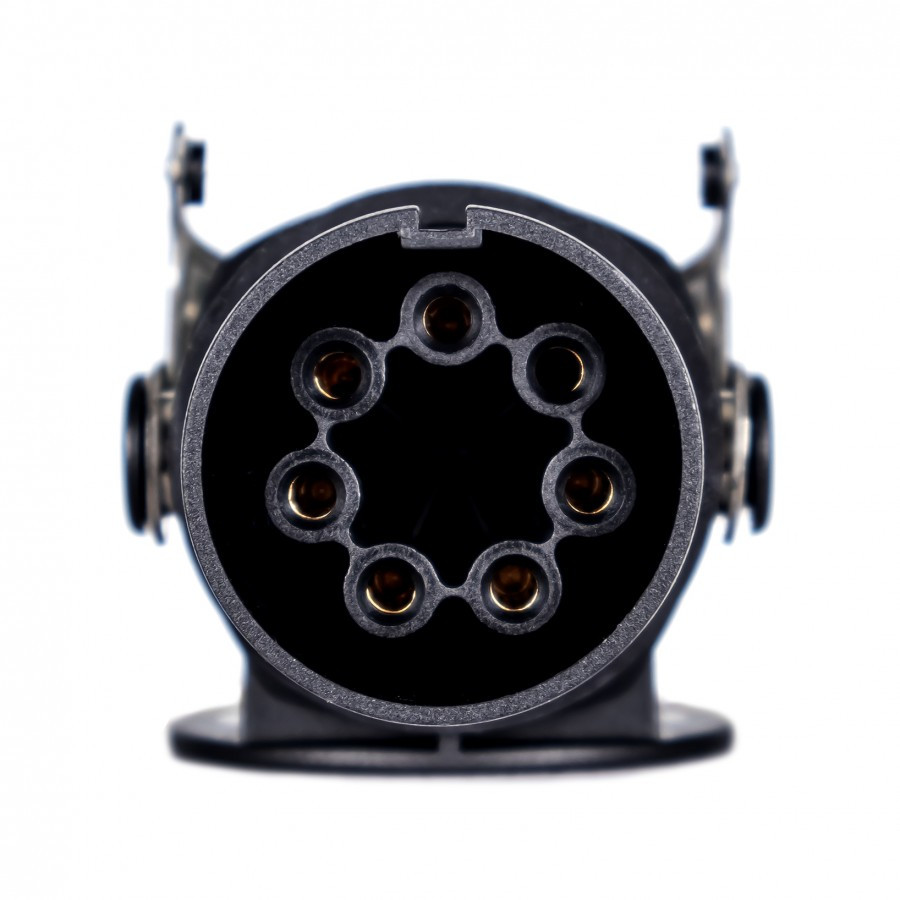

• Fém érintkezőhüvelyek
• csavaros csatlakozókkal a csatlakozóba szerelt vezetékek

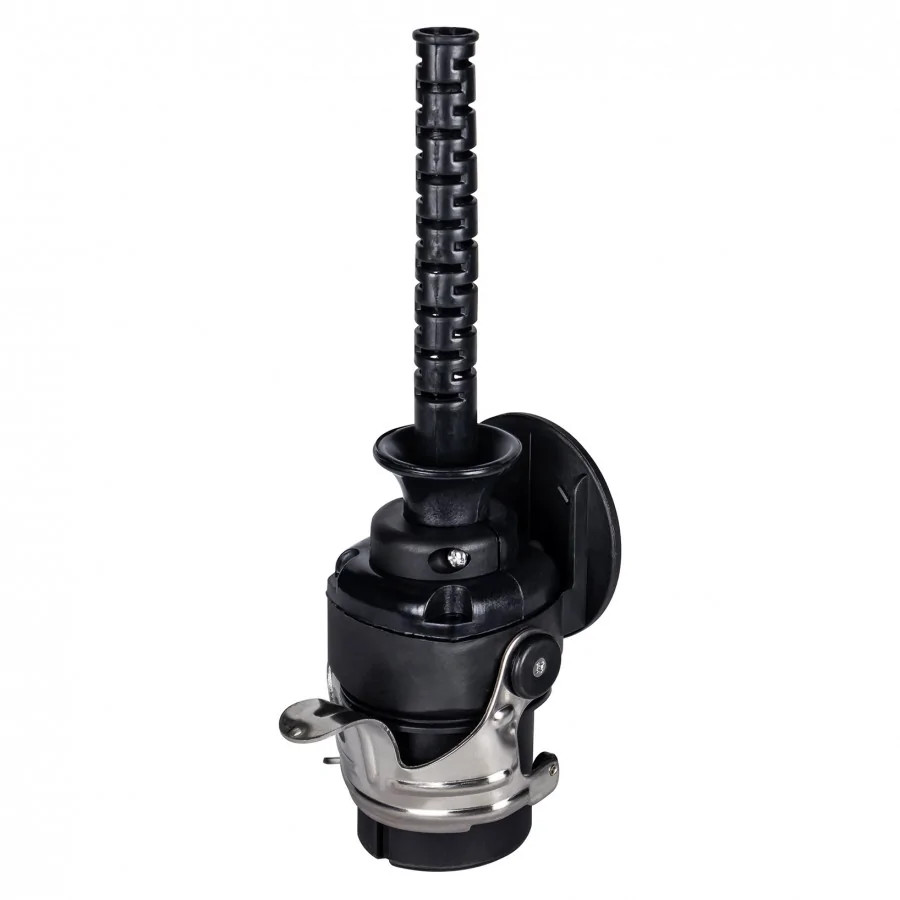

• a kábelt egy vastag védőtömítéssel ellátott tömszelencén keresztül vezetik be

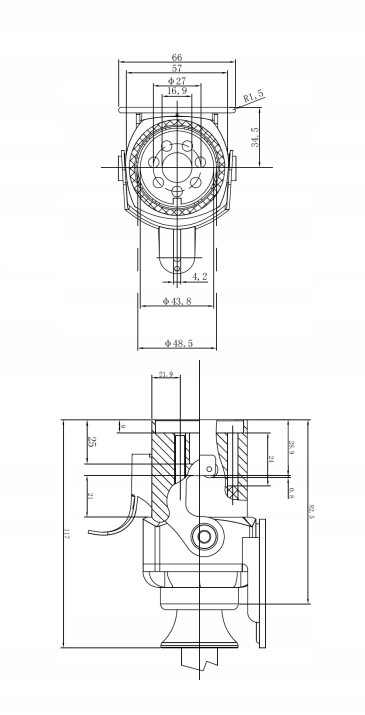

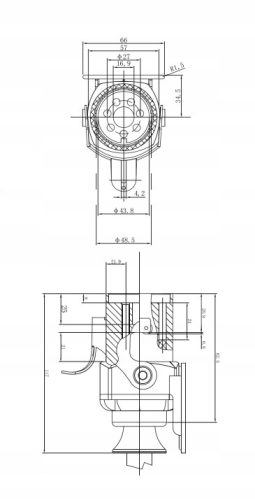

A 7 tűs 24V-os EBS csatlakozó rajza:

• 1. pólus (30) - Funkció: 24 V állandó feszültség szabályozószelepekhez - Vezeték: piros
• 2. pólus (15) - Funkció: 24 V feszültség az elektronika vezérléséhez a gyújtáson keresztül - Vezeték: fekete
• 3. pólus (31) - Funkció: 2. érintkező földelése (elektronikus rész) - Vezeték: sárga
• 4. pólus (31) - Funkció: 1. érintkező testelése (hidraulikus rész) - Vezeték: barna
• 5. pólus - Funkció: ABS hibajelzés - Vezeték: fehér
• 6. pólus - Funkció: CAN-H adatcsere busz (EBS és ABS számára) - Vezeték: zöld-fehér
• 7. érintkező - Funkció: CAN-L adatcsere busz (EBS és ABS számára) - Barna-fehér vezeték
